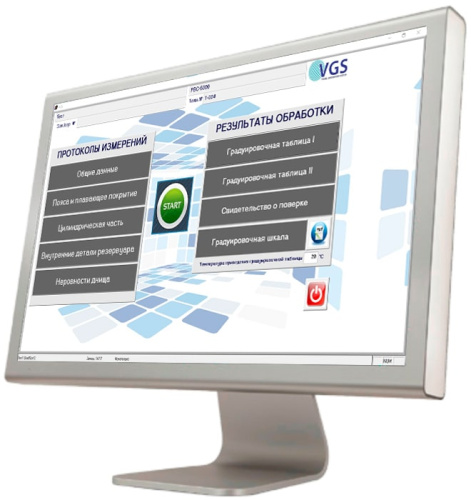

Программное обеспечение VGS (расчет резервуаров)

Программное обеспечение VGS (расчет резервуаров)

ПО Vessel Graduation System позволяет:

• Повысить точность определения геометрических параметров резервуара (среднего радиуса, наклона оси и т. д.)
• Повысить точность градуировочной таблицы за счет более полного учета геометрической формы стенки резервуара
• Вычислять интервальные вместимости днищ любой формы для вертикальных резервуаров
• Выполнять строгую, с точки зрения метода наименьших квадратов, оценку точности геометрических параметров и интервальных вместимостей резервуара
• Однократное введение общих данных с последующим автоматическим их дублированием для всех резервуаров объекта
• Дублирование данных однотипных резервуаров с последующим их редактированием накопление базы данных объектов работ, протоколов поверки резервуаров, владельцев резервуаров, типов резервуаров, эскизов резервуаров и пр.
• Осуществлять автоматизированное формирование технического отчета о поверке (протокол поверки, журнал обработки результатов поверки, эскиз резервуара) и градуировочной таблицы
• Формировать градуировочную таблицу в виде текстового файла для ее автоматизированного ввода в стационарный уровнемер, установленный на резервуаре или в систему учета
• Выбирать при приобретении ППП «VGS» только тех программных модулей, которые необходимы в работе
• Повысить производительность труда от 2 до 6 раз за счет бесконтактных измерений электронным тахеометром или сканером на стенки резервуара, как изнутри, так и снаружи
• Осуществлять бесконтактные измерения электронным тахеометром или сканером на днище резервуара
• Организовать безбумажную технологию ведения протоколов, когда все результаты измерений записываются в память прибора, а затем считываются в память компьютера для обработки
• Формировать любое количество вертикальных сечений стенки и днища резервуара



  Возможности ППП VGS:

  • формирование технического отчета о поверке или сертификата калибровки на любом языке мира (терминологию соответствующую русской или английской предоставляет заказчик);
  • формирование технического отчета или сертификата калибровки в метрической (SI) системе физических единиц или американской (возможно дополнение другими единицами по пожеланиям заказчика);
  • формирование электронной градуировочной таблицы для компьютеризированных уровнемеров и систем учета нефти и нефтепродуктов;
  • настройка на чтение файлов любого формата для практически всех типов тахеометров или сканеров;
  • повышение точности вычисления вместимости в градуировочной таблице за счет наиболее полного учета деформированности поверхностей резервуара.

  ППП VGS состоит из модулей, каждый из которых соответствует определенному методу измерений и обработки результатов измерений для выбранного типа резервуара.

  Модули пакета прикладных программ VGS:

  • Базовый модуль VGS_BASE - содержит средства формирования и редактирования базы данных типов резервуаров и их эскизов, владельцев резервуаров, организаций, выполняющих поверку и утверждение градуировочных таблиц, а также средства просмотра баз данных методов поверки и протоколов поверки резервуаров
  • Рабочий модуль VGS_VER - реализует методику обработки результатов измерений при поверке (калибровке) снаружи или изнутри стальных резервуаров или изнутри железобетонных и стальных теплоизолированных резервуаров, в том числе резервуаров с ребрами жесткости, с плавающей крышей или понтоном, сильно наклоненных, с плоскими, выпуклыми вверх или вниз днищами произвольной формы
  • Рабочий модульVGS_GOR - реализует методику обработки результатов измерений при поверке (калибровке) изнутри или снаружи, сильно наклоненных, с плоскими, коническими, эллиптическими, торисферическими, сферическими днищами, а также днищами в виде сферического сегмента, надземных и подземных резервуаров
  • Рабочий модульVGS_SFE - реализует методику обработки результатов измерений при поверке (калибровке) изнутри или снаружи сферических резервуаров
  • Рабочий модульVGS_ELE - реализует методику обработки результатов измерений при поверке (калибровке) изнутри или снаружи, сильно наклоненных, с коническими и эллиптическими днищами резервуаров
  • Рабочий модульVGS_TRAIN+ARMIG - реализует методику обработки результатов измерений при поверке (калибровке) изнутри параллепипедных резервуаров и резервуаров произвольной геометрической формы
