Программное обеспечение Trimble Perspective

Полевое управление лазерным сканированием, регистрация и проверка данных на объекте

Trimble Perspective — полевое программное обеспечение для управления лазерными 3D-сканерами Trimble X9 и X12, автоматической регистрации сканов и проверки результатов непосредственно на объекте. Решение позволяет контролировать съемку в реальном времени и убедиться, что все необходимые участки отсканированы и корректно совмещены, до завершения полевых работ.

Главная ценность Trimble Perspective — снижение риска повторного выезда. Если пропущенная зона или ошибка регистрации обнаруживается только в офисе, бригаде приходится возвращаться на объект, повторно оформлять доступ и останавливать производственные процессы. Perspective помогает выявить проблему сразу и выполнить дополнительное сканирование, пока оборудование и специалисты находятся на площадке.

Что представляет собой данное решение?

Программа устанавливается на совместимый полевой планшет и обеспечивает управление сканером: выбор параметров, запуск съемки, получение изображений и контроль состояния прибора. Собранные скан-позиции автоматически добавляются в проект и регистрируются между собой.

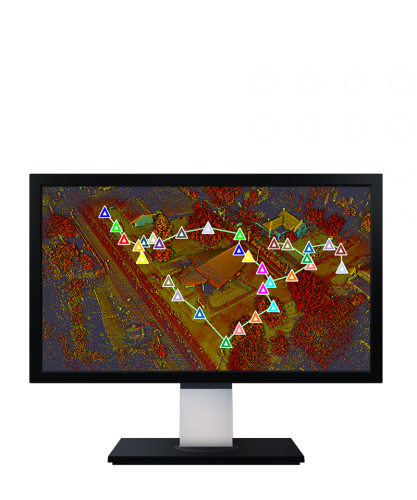

Оператор видит формируемое облако точек в трехмерном виде, контролирует расположение станций и оценивает полноту покрытия объекта. При необходимости можно вручную скорректировать связи между сканами, объединить станции в регистрационные группы или выполнить дополнительное сканирование выбранного участка.

Ключевые преимущества

Автоматическая регистрация позволяет получать связанное облако точек по мере продвижения по объекту. Геодезисту не нужно ждать офисной обработки, чтобы понять, правильно ли совмещены отдельные позиции.

Графический контроль качества помогает оценить надежность регистрационных связей и выявить станции, требующие дополнительной проверки. Это особенно важно на объектах со сложной геометрией, повторяющимися конструкциями, ограниченной видимостью или небольшим перекрытием между сканами.

В облаке точек можно измерять координаты, расстояния, площади, поверхности, а также горизонтальные и вертикальные габариты. Инструменты точек, меток и аннотаций позволяют фиксировать важные элементы, добавлять пояснения и прикреплять изображения для специалистов, которые продолжат обработку в офисе.

Геопривязка непосредственно в поле

Trimble Perspective позволяет импортировать контрольные точки из CSV-файла или вводить их вручную. После измерения опорных точек проект можно уточнить и геопривязать к принятой системе координат еще на объекте.

Такой подход помогает проверить соответствие сканирования геодезической основе до передачи данных. Специалист быстрее выявляет неверно указанную контрольную точку или недостаточное количество исходных данных и устраняет проблему без дополнительного выезда.

Какие задачи решает программа?

Perspective применяется при исполнительной съемке зданий и сооружений, обследовании промышленных объектов, контроле строительства, фиксации инженерных коммуникаций и сборе данных для BIM-моделирования и цифровых двойников.

Программа также подходит для архитектурных обмеров, съемки тоннелей, шахт, производственных помещений и объектов с ограниченным доступом, где повторное посещение связано с дополнительными затратами или остановкой работ.

Место в рабочем процессе

Trimble Perspective отвечает за полевой этап: управление сканером, регистрацию, проверку, измерения и геопривязку. После завершения съемки подготовленный проект передается в Trimble RealWorks, Trimble Business Center или другое совместимое ПО для глубокой обработки, классификации, моделирования и выпуска конечной документации.

Таким образом, программа не заменяет офисную обработку, а передает в офис уже проверенный и организованный проект.

Экономический эффект для бизнеса

Perspective сокращает количество повторных выездов, время регистрации и задержки между полем и офисом. Камеральный специалист получает связанный проект с метками, измерениями и комментариями, поэтому быстрее приступает к обработке.

Компания снижает расходы на транспорт, повторный доступ и простой оборудования, быстрее выпускает результат и может выполнять больше проектов без увеличения количества полевых бригад.

Кому подойдет данное решение

Trimble Perspective подойдет геодезическим, строительным, проектным и промышленным организациям, использующим лазерные сканеры Trimble X9 или X12.

Специалисты GEOKURS помогут подобрать оборудование, настроить полевой процесс и организовать передачу данных для дальнейшей обработки.
