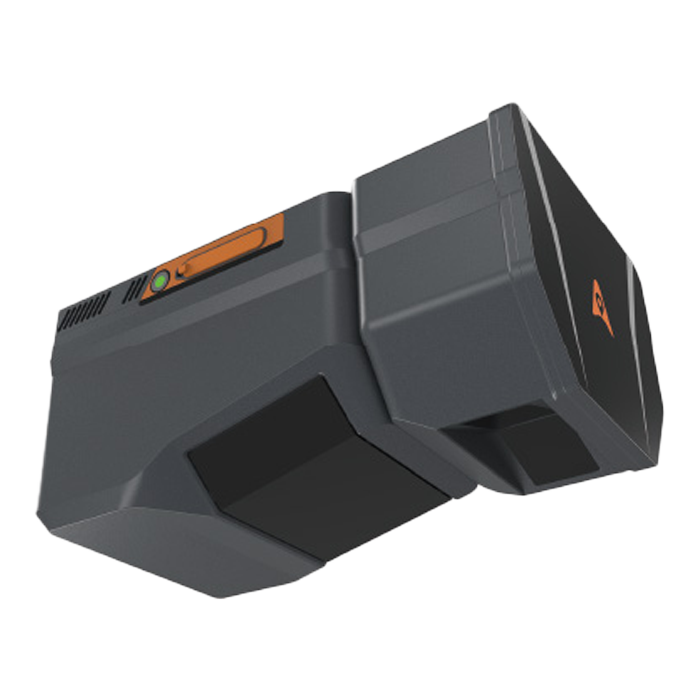

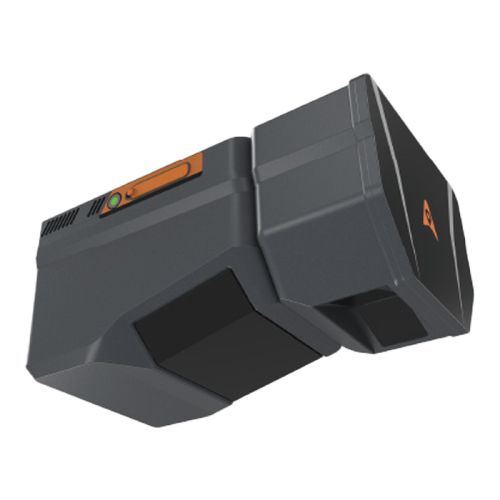

Лидарная система CHCNAV AA6D с ПО CoPre

CHCNAV AlphaAir 6D (AA6D) — воздушная лидарная система для БПЛА, ориентированная на задачи, где помимо плотного облака точек требуется более эффективный сбор фотоданных. Модель построена на платформе AlphaAir 6 и сочетает в себе лидарный модуль с дальностью до 2100 м, высокоточный инерциальный блок и технологию обработки сигнала 5-го поколения, которая повышает плотность облака точек и полноту данных при аэрофотосъёмке сложных участков.

Главная особенность AA6D — двойная камера, состоящая из двух APS-C CMOS сенсоров 1.8" с разрешением 26 МП каждый. Система обеспечивает угол обзора 110° и, по данным производителя, даёт до 30% большей операционной эффективности по сравнению с однокамерной версией. Это делает AA6D особенно интересным для проектов, где важны не только лидарные измерения, но и более широкий визуальный охват местности.

Лидарная часть системы поддерживает производительность до 2 000 000 точек в секунду, типовые рабочие высоты 400–600 м над землёй и до 16 возвратов, что позволяет уверенно работать по рельефу, растительности, линейным объектам и сложным инфраструктурным участкам. Точность системы составляет 15 мм, повторяемость — 5 мм при указанных производителем условиях испытаний.

По сравнению с AA6, версия AA6D тяжелее и крупнее: её масса составляет 1,85 кг, размеры — 223,5 × 120 × 129 мм, а максимальное энергопотребление достигает 60 Вт. При этом система остаётся совместимой с распространёнными платформами БПЛА, включая DJI Matrice 300/350, CHCNAV X500 и P35, и подходит для землеустроительных работ, лесной съёмки, дорожных проектов и инспекции линий электропередачи.


Преимущества CHCNAV AA6D
дальность измерений до 2100 м;
до 2 000 000 точек/с;
двойная камера 26 МП × 2;
широкий угол обзора 110°;
до 30% выше операционная эффективность по сравнению с версией с одной камерой;
работа на типовых высотах 400–600 м;
до 16 возвратов;
технология обработки сигнала 5-го поколения;
совместимость с мультикоптерами и самолётными БПЛА;
подходит для съёмки рельефа, леса, дорог и ЛЭП.


Основные характеристики AA6D:

Тип: аэро-лидарная система для БПЛА
Максимальная дальность: до 2100 м
Скорость сканирования: до 2 000 000 точек/с
Поле зрения лидара: 90°
Количество возвратов: до 16
Точность: 15 мм, повторяемость 5 мм
Масса: 1,85 кг
Камера: двойная, 26 МП × 2, сенсоры 1.8" APS-C CMOS
Угол обзора камеры: 110°
Накопитель: 512 ГБ
Степень защиты: IP64
Совместимые платформы: M300/M350, X500, P35
