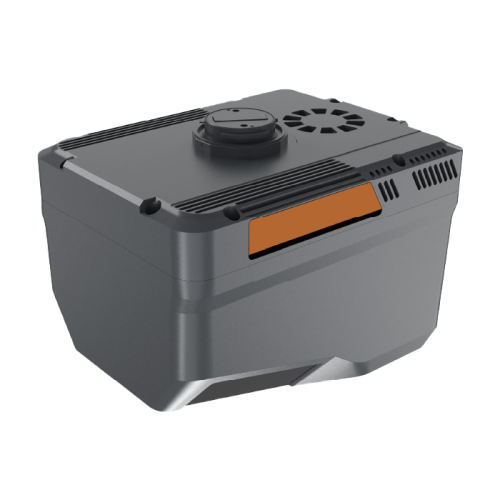

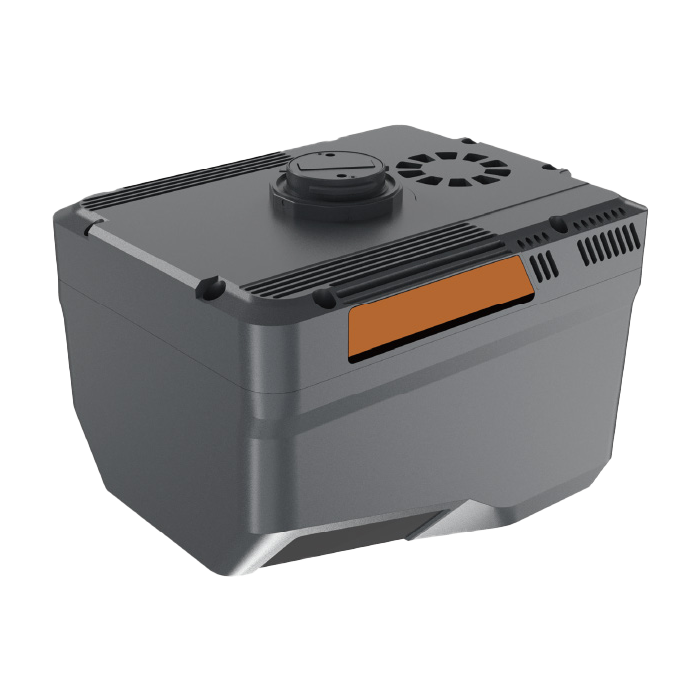

Лидарная система CHCNAV AA6 с ПО CoPre

CHCNAV AlphaAir 6 (AA6) — флагманская воздушная лидарная система для высокоточной аэрофотогеодезической съёмки с БПЛА. Модель разработана для эффективной работы в сложных условиях, включая пересечённый и высокорельефный рельеф. В основе системы — призменная технология сканирования нового поколения, высокоточная инерциальная система и обработка формы сигнала 5-го поколения, что позволяет повысить плотность облака точек и полноту собираемых данных.

AA6 поддерживает дальность измерений до 2100 м и обеспечивает работу на типовых высотах 400–600 м над землёй, что особенно важно при съёмке больших площадей, карьеров, лесных массивов, линейных объектов и труднодоступных территорий. Максимальная производительность сканирования достигает 2 000 000 точек в секунду, а количество возвратов — до 16, что делает систему подходящей для задач, где требуется высокая детализация рельефа и объектов.

Однокамерная версия AA6 оснащается камерой с матрицей 4/3" CMOS, разрешением 25 МП и поддержкой переключения до 100 МП. Это позволяет получать не только точные лидарные данные, но и фотоматериалы для построения наглядных результатов и комплексной обработки. При собственной массе 1,35 кг система сохраняет высокую эффективность: при установке на совместимую платформу CHCNAV X500 возможна эффективная продолжительность полёта до 50 минут и покрытие до 15 км² за один вылет.

Благодаря открытым интерфейсам AlphaAir 6 интегрируется с распространёнными мультикоптерными и самолётными БПЛА, включая DJI Matrice 300/350, CHCNAV X500 и P35. Система подходит для задач землеустройства, лесной съёмки, дорожной съёмки и инспекции линий электропередачи.


Преимущества CHCNAV AlphaAir 6 (AA6):

дальность измерений до 2100 м;

до 2 000 000 точек/с для высокой производительности;

типовая рабочая высота 400–600 м;

технология обработки сигнала 5-го поколения для более плотного облака точек;

до 16 возвратов для лучшей проработки сложных объектов и растительности;

камера 25 МП с поддержкой переключения до 100 МП;

малая масса — 1,35 кг;

до 50 минут эффективного полёта;

покрытие до 15 км² за миссию;

совместимость с мультикоптерами и самолётными БПЛА.


Основные характеристики AA6:

Тип: аэро-лидарная система для БПЛА

Максимальная дальность: до 2100 м

Скорость сканирования: до 2 000 000 точек/с

Поле зрения: 90°

Количество возвратов: до 16

Точность: 15 мм, повторяемость 5 мм

Масса: 1,35 кг

Камера: 4/3" CMOS, 25 МП, переключение до 100 МП

Накопитель: 512 ГБ

Степень защиты: IP64

Совместимые платформы: M300/M350, X500, P35
