Лидарная система CHCNAV AA15 с ПО CoPre (Standard, CoProcess Engineering)

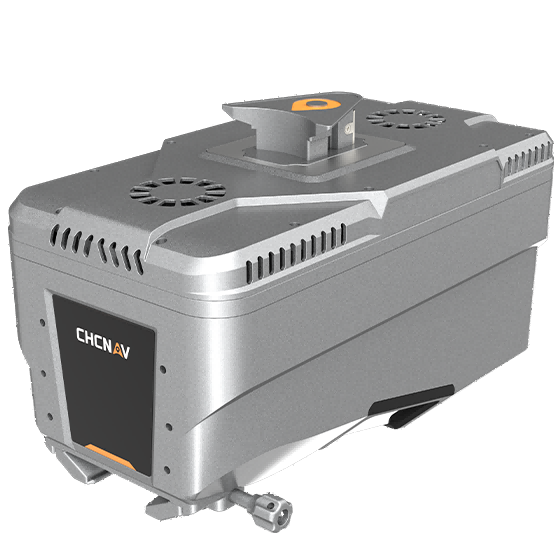

AlphaAir 15 (AA15) — это лёгкая авиационная LiDAR-система, разработанная компанией CHCNAV. Она сочетает в себе большую дальность сканирования, высокую точность и исключительно высокую скорость сбора данных в компактном корпусе.

Система AA15 идеально подходит для задач, где требуется высокая плотность данных для точного извлечения информации о зданиях и дорожной инфраструктуре из облаков точек. При выполнении крупномасштабных работ, особенно в горной местности со значительными перепадами высот, AA15 обеспечивает надёжное обнаружение рельефа, включая участки на дне ущелий и долин.

Благодаря поддержке различных камер система может устанавливаться на лёгкие самолёты, вертолёты и беспилотные летательные аппараты.

Максимальное качество данных

Используя запатентованную наклонную призменную технологию CHCNAV, система AA15 обеспечивает линейную точность 15 мм при дальности сканирования до 150 м. Данная технология поддерживает оцифровку отражённых сигналов и онлайн-обработку полной волновой формы.

Благодаря непрерывно вращающемуся многоугольному зеркалу AA15 достигает скорости сканирования до 600 линий в секунду в сочетании с частотой 2 миллиона импульсов в секунду, формируя высокоплотные облака точек с высокой детализацией.

Высокая проникающая способность через растительность

AA15 демонстрирует высокую эффективность при работе в условиях плотной растительности благодаря поддержке до 16 отражений на один лазерный импульс и 7-зонной многопериодной обработке.

Высокая частота лазерных импульсов (до 2 млн имп./с) увеличвает вероятность прохождения лазерного луча сквозь растительный покров, что позволяет получать больше точек поверхности земли.

Совместимость с авиационными платформами

Система оснащена унифицированным интерфейсом AlphaPort от CHCNAV, обеспечивающим быстрое и удобное подключение питания и камер одним движением.

Компактная конструкция и малый вес — всего 2,5 кг — позволяют интегрировать AA15 с различными платформами:
UAS, UAV, RPAS, лёгкими пилотируемыми самолётами и вертолётами.

Высокая производительность съёмки

AA15 фиксирует до 2 миллионов точек в секунду и имеет максимальную дальность измерений до 1800 м. Система может устанавливаться на различные летательные платформы и работать с высоты до 700 м, обеспечивая минимальные потери точек на больших площадях.

Это делает AA15 оптимальным решением для коридорной съёмки с высокой плотностью данных, включая:

• линии электропередачи,

• автомобильные дороги,

• железные дороги,

• трубопроводы,

• городскую застройку.
