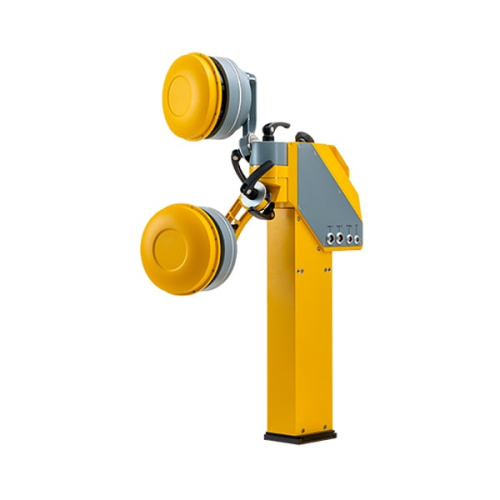

Лазерный сканер GEDO GX50, двойная головка: вкл. двухпрофильный сканер с держателем и кабелем, кабел

Trimble GEDO GX50

Trimble GEDO GX50 — это современная и гибкая система лазерного сканирования, разработанная для работы с путеизмерительными системами Trimble GEDO.

Trimble GEDO GX50 доступна в конфигурации с одной сканирующей головкой (один сканер) и в конфигурации с двумя головками (два сканера). Модульная конструкция системы позволяет добавлять второй сканер позже. В зависимости от требований конкретного применения сканеры могут устанавливаться в различных позициях и под разными углами наклона. Сканер, расположенный перпендикулярно оси пути, обеспечивает оптимальную точность для высокоточных габаритных анализов. В конфигурации «бабочка» объекты, расположенные перпендикулярно пути, становятся особенно хорошо видимыми.

Полученные системой высокоточные трёхмерные данные позволяют быстро и точно выполнять габаритный анализ и съёмку исполнительной документации. По точности и разрешению такие данные являются отличной основой для моделирования в BIM-ориентированном процессе проектирования и строительства.

Системы Trimble GEDO Scan

Trimble GEDO GX50 может сочетаться с путеизмерительной тележкой Trimble GEDO CE 2.0, формируя различные системы Trimble GEDO. Путеизмерительная тележка измеряет ширину колеи и уклон рельса (cant) в сочетании с отслеживанием пройденного расстояния.

Базовая конфигурация — Trimble GEDO Scan — позволяет получать относительно обработанное или псевдоабсолютное облако точек.

В геодезической конфигурации Trimble GEDO Rec-Scan абсолютное положение пути определяется с помощью тахеометра или GNSS-приёмника. Эти координаты используются и для абсолютной привязки облака точек.

Системы Trimble GEDO IMS-Scan и Trimble GEDO IMS-GNSS-Scan объединяют современные инерциальные измерительные технологии и лазерный сканер в единую мультисенсорную систему. Гибкая обработка данных позволяет использовать различные типы геопривязки для получения абсолютно ориентированного облака точек.

ОБЛАСТИ ПРИМЕНЕНИЯ

Проектирование, BIM и строительство

► Документирование текущего состояния железнодорожного коридора
► Пространственные данные для 3D-моделирования
► Комплексный габаритный анализ для существующего или проектируемого пути
► Планирование контактной сети (ВЛ/ОПЛ)
► Исполнительная съёмка по завершении строительства

Эксплуатация и обслуживание

► Габаритный анализ для крупногабаритных перевозок и международного железнодорожного сообщения
► Документирование узкоколейки для собственников инфраструктуры (например, WinLUE для LIRA и ClearRoute)

Управление активами

► Сбор данных об объектах железнодорожной инфраструктуры для инвентаризации
